Описание продукта

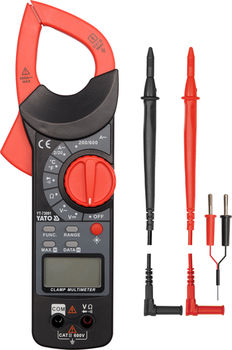

Универсальные клещи YT-73091 с автоматическим диапазоном для большинства показаний позволяют выполнять основные электрические измерения. Счетчик снабжен измерительными зажимами, которые позволяют измерять переменный ток в одном проводе индукционным методом. Измерение происходит без необходимости отключать цепь или отключать ее от источника питания, и позволяет измерять гораздо более высокий ток, чем с помощью обычных электросчетчиков.
ОСНОВНЫЕ ИЗМЕРЕНИЯ
- Измерение переменного напряжения: A.C. 0-600 В
- Измерение постоянного напряжения: D.C. 0-600 В
- Измерение переменного тока: A.C. 0-600А
- измерение сопротивления: 0-20 МОм
- проверка диодов: IF 1 мА, UR 1,48 В
- проверка целостности: 0-120 Ом
ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ
- измерение температуры: от -20 до 1000 ° C
ТОЧНОСТЬ ИЗМЕРЕНИЙ
Пример определения точности измерения переменного тока. Расчет за результат измерения: 30А
Точность измерения измерителем YT-73091 для этого диапазона составляет: ± (2,5% + 5), разрешение 0,1А.
Расчет погрешности измерения по формуле: (результат измерения x 2,5%) + 5-кратное разрешение
расчет: (30 х 2,5%) + 5 х 0,1 = 0,75 + 0,5 = 1,25 А
Результат с учетом погрешности измерения для показания 30А = 30 ± 1,25А *
результат с учетом погрешности измерения для индикации измерения переменного напряжения: 235В = 235 ± 8,525В *
Результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12 ± 0,106В
Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.
* Измеритель YT-73091 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой действительное среднеквадратичное значение напряжения и переменного тока только для правильной синусоидальной формы волны.
ВСТРОЕННЫЕ ФУНКЦИИ
АВТО - автоматическая регулировка диапазона измерения. Если вы измеряете неизвестные значения с помощью ручного маховика, выполняйте измерения последовательно от самого большого диапазона до диапазона, дающего наиболее точный результат - в противном случае вы рискуете повредить устройство. Однако в случае мультиметра с функцией AUTO достаточно провести одно измерение, и измеритель автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в АВТОМАТИЧЕСКОМ режиме.
ДИАПАЗОН - ручное изменение диапазона измерения. Полезная функция при проверке многих одинаковых компонентов с известным значением, например, серии резисторов. Ручная установка диапазона значительно сократит время таких измерений.
FUNC. - изменение режима измерения, например, с измерения температуры с ° C на ° F, переключение проверки диодов на проверку целостности цепи
DATA HOLD - сохранение текущего измеренного значения на дисплее
MAX HOLD - сохранение максимального значения на дисплее
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
- ЖК-дисплей, максимальный отображаемый результат: 1999 г.
- подсветка экрана
- акустический сигнал в цепи проверка целостности цепи на сопротивление ниже 50 Ом
- проверка диодов и непрерывности может быть включена отдельно
- Зажимы открываются на 37 мм и позволяют измерять одиночный провод с максимальным диаметром 37 мм.
- в комплекте измерительные щупы и крышка
- конструкция с защитой от перегрузки
- автоматическое отключение счетчика
- индикатор низкого заряда батареи
- питание: две батарейки 1,5 В (AAA)
ОСТОРОЖНОСТЬ
Измерение тока с помощью токоизмерительных клещей выполняется только на одном проводе, на одном проводе. Зажатие зажима на многожильном кабеле без изоляции одной жилы покажет неправильный результат или нулевое протекание тока.
Технические данные
Индексный номер YT-73091
EAN 5906083730917
Бренд Ято
Полная масса, кг 0.5750
Картонная коробка MC 20
Свая 480
Автоматический диапазон ДА
Измерение переменного напряжения 0-600В
Измерение постоянного напряжения 0-600 В
Измерение сопротивления 0-20 МОм
Измерение температуры от -20 до 1000 ° C
Переменный ток 0-600А
Проверка целостности ДА
Проверка диодов ДА
